产品概述 products summary
拼板系列焊接工装主要应用于碳钢，不锈钢，钛合金，铝及其合金的平板对接，可配备TIG ，MIG/MAG,PAW,SAW等焊接工艺方法，焊接效果可达到单面焊双面成型。设备结构先进，焊接过程可靠高效，全部控制过程采用触摸屏及plc控制。
性能特点 performance characteristics
● 可适用于厚度2-10mm范围内中薄板板材的拼装焊接；
● 采用琴键式夹紧方式，焊接时散热效果好，工件变形小，焊接质量高 ；
● 通过衬垫保证单面焊双面成形效果，并可以通过正反面保护得到最佳 的表面质量；
● 适合于TIG、MIG.PAW，SAW等多种焊接工艺方法；
● 可焊接碳钢，不锈钢，钛合金，铝合金等材质；
● 焊接形式;纵缝拼板；
技术参数 technical parameter
型 号 | PHM3000 | PHM6000 | PHM8000 | PHM10000 |
单枪可焊接最大有效长度（mm） | 3000 | 6000 | 8000 | 10000 |
双枪可焊接最大有效长度(mm) | 2700 | 5700 | 7700 | 9700 |
可焊板材厚度（mm） | 1.0-12 | 2.0-12 | 2.0-12 | 2.0-12 |
琴键单边最大压紧力（kgf/cm） | 30 | 30 | 30 | 30 |
压指间宽可调范围（mm） | 10-40 | 10-40 | 10-40 | 10-40 |
焊接小车移动速度（mm/min） | 60-1200 | 60-1200 | 60-1200 | 60-1200 |
焊接小车最大移动速度（mm/min） | 3000 | 3000 | 3000 | 3000 |
衬垫调整方式及行程（mm） | 电动50 | 电动50 | 电动50 | 电动50 |
备注可根据需要选择TIG PAW 焊接方式，也可选择P+T复合焊接方式 | ||||

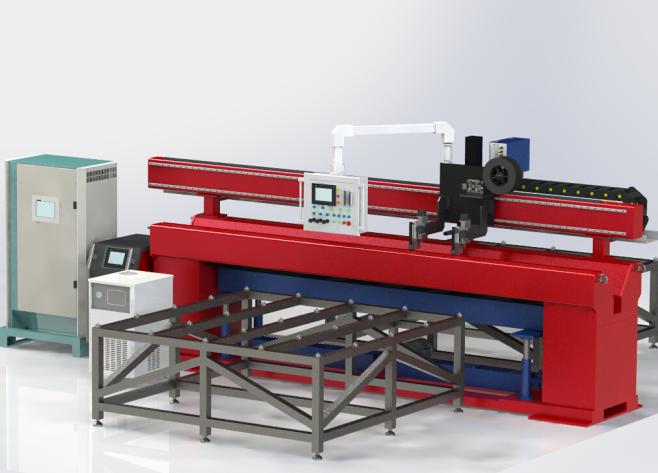

拼板系列工装

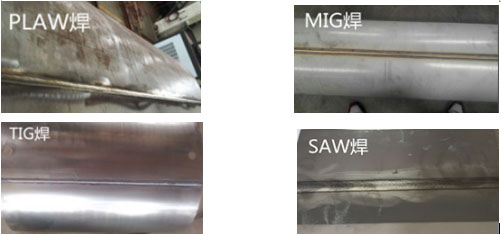

焊接效果照片
